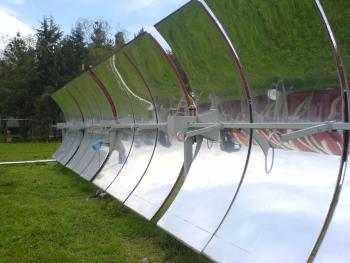

Parabolzylindersolarkollektor

Parabolrinnenkollektoren sind eine andere Art von Solarthermiekollektoren. Diese Art von Solarmodul wird in Solarthermie-Anlagen verwendet. Sie verwenden Parabolzylinder, um die gesamte Sonnenstrahlung an einem Punkt zu konzentrieren.

Anstelle von Heliostaten werden bei diesem Sammlertyp Reihen parabolischer zylinderförmiger Spiegel verwendet. Durch den Fokus der Parabel verläuft ein Rohr, das die konzentrierten Sonnenstrahlen empfängt, wo die Flüssigkeit dank thermodynamischer Prozesse, normalerweise eines thermischen Öls, erwärmt wird. Derzeit erreicht die Flüssigkeit Temperaturen nahe 400 Grad Celsius

Bis vor kurzem war der Einsatz konzentrierender Solarthermie-Systeme auf den Bereich Forschung, Industrie oder Stromerzeugung beschränkt. Der Grund war, dass die Technologie für diese Stromquelle komplexe Verfolgungssysteme und große Oberflächen erforderte, um sie zu lokalisieren.

Die Kollektoren bestehen aus Leitungen mit einer selektiven Beschichtung, die in Längsrichtung durch den Kollektor verlaufen und als Absorber wirken.

Komponenten eines Parabolrinnen-Solarkollektors

Die Hauptkomponenten eines Parabolrinnen-Solarkollektors sind:

  • Die metallische Struktur verleiht dem Ganzen Steifheit.

  • Der Parabolrinnenreflektor: Die Funktion des Parabolrinnenempfängers besteht darin, die Sonnenstrahlung auf das absorbierende Rohr zu konzentrieren. Dafür ist es mit reflektierenden Materialien gebaut.

  • Das Absorberrohr: Das Absorberrohr besteht aus zwei konzentrischen Rohren, die durch eine Vakuumschicht getrennt sind. Das Innere, durch das die erhitzte Flüssigkeit zirkuliert, ist metallisch und das Äußere ist Glas.

  • Das Arbeitsfluid, das durch das Innenrohr zirkuliert, ist je nach Technologie unterschiedlich.

  • Das Sonnenverfolgungssystem: Das gebräuchlichste Verfolgungssystem besteht aus einem Gerät, das die Parabolrinnenreflektoren des Kollektors um eine Achse dreht.

Stromerzeugung mittels parabolischer Zylinderkollektoren

Diese solarthermischen Energiesysteme können zur Erzeugung elektrischer Energie genutzt werden.

Parabolische Sonnenkollektoren erwärmen das Thermoöl. Dieses heiße Öl wird durch eine Reihe von Wärmetauschern gepumpt, um überhitzten Dampf zu erzeugen. Die in diesem Dampf vorhandene Wärme wird in einer herkömmlichen Dampfturbine in elektrische Energie umgewandelt. Das Grundsystem ist das gleiche wie in einem Solarturm oder Solarofen.

Der Betrieb dieser Solarkraftwerke ähnelt dem Betrieb eines Wärmekraftwerks oder eines Kernkraftwerks. Alle Systeme nutzen die Wärme, um Dampf zu erzeugen. Mit Dampf treibt es Turbinen an und erhält Strom. Der Unterschied zwischen dem einen und dem anderen ist die Methode zur Wärmegewinnung.
