Komponenten von Photovoltaikanlagen, die an das Netzwerk angeschlossen sind

Komponenten von Photovoltaikanlagen, die an das Netzwerk angeschlossen sind

Eine photovoltaische Solaranlage, die an das Netzwerk angeschlossen ist, hat nur drei Grundelemente:

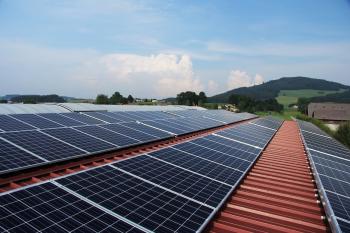

  • Eine Gruppe von Photovoltaik-Solarzellen. Diese Solarpaneele befinden sich normalerweise auf dem Dach eines Gebäudes oder sind in jedes Strukturelement desselben Gebäudes integriert. Die Photovoltaik-Module können auch direkt auf jedem Land in der Nähe des Stromnetzes angeordnet werden.
  • Ondulator oder elektronischer Inverter-Converter. Dieses Gerät wandelt die Energie in Form von Gleichstrom um, der von den Solarmodulen geliefert wird, und zwar in Wechselstrom des gleichen Typs und Werts wie der vom elektrischen Netz transportierte Strom
  • Tabelle der Verbindung mit dem kommerziellen Stromnetz.

Diese photovoltaischen Solaranlagen gelten als kleine Kraftwerke. Im Falle der Anpassung dieser Einrichtungen an ein Gebäude wird es eine neue elektrische Installation enthalten und zwei verschiedene elektrische Installationen haben. Einerseits ist die gemeinsame Stromversorgungsleitung mit Verbrauchszählern und entsprechendem Schutz, und auf der anderen Seite der Photovoltaik-Anlage mit allen seinen Elementen und eigenen elektrischen Steuergeräten, die Messung und die Zusammenschaltung.

Der Solarkreis erzeugt elektrische Energie entsprechend der einfallenden Sonnenstrahlung zu jedem Zeitpunkt des Tages; daher werden die registrierten Stromerzeugungswerte entsprechend der Tageszeit, der Jahreszeit und dem Wetter variieren. All diese Energie wird in das Handelsnetz eingerechnet und in dieses eingespeist, so dass jeder Kunde des Elektrizitätsunternehmens es verbraucht. Höchstwahrscheinlich sind sie am nächsten, einschließlich der Abonnenten des gleichen Gebäudes.

In diesem Fall wird der Eigentümer der Anlage auf einmal Stromerzeuger und Kraftwerk.

Arbeitsspannungen einer mit dem Netzwerk verbundenen Photovoltaik-Anlage

Systeme mit bis zu 5 Kilowatt (kW) können, weil sie Systeme mit geringer Leistung sind, an ein Netz mit Niederspannung, einphasig, mit 230 Volt Wechselstrom und für höhere Leistungen mit einer dreiphasigen Verbindung angeschlossen werden.

Im Solarteil, von Spannung zu Gleichstrom, gibt es verschiedene mögliche Konfigurationen in den Serien-Parallel-Verbindungen der Module, um angemessene Arbeitswerte in Gleichstrom zu erhalten. Je nach gewähltem Wechselrichter können die Arbeitsspannungen von 12 Volt bis zu 600 Volt Gleichstrom betragen. Um das System zu optimieren, tendiert es in jedem Fall dazu, Spannungen nahe an den Spannungen der Verbindung zum Netzwerk (260-420 VDC) zu messen.

Architektur des Anlegers

In jedem Projekt der photovoltaischen Solarinstallation der Verbindung zum Netz stellt der Inverter das Herz des Systems dar. Es ist sehr wichtig, klare technische Eigenschaften zu haben: Macht, Arbeitsbereiche, Gleichstrom-Wechselstrom, Frequenz und maximale Macht erreicht. Die Leistung, die sich aus der Anzahl der Wechselrichter ergibt, bestimmt die Nennleistung der Photovoltaik-Anlage in jeder ans Netz angeschlossenen Photovoltaikanlage.

Für jede an das Netzwerk angeschlossene Photovoltaikanlage können wir eine ganze Reihe von Geräten (in Nennleistung) für ihre Verwendung finden. In Systemen, in denen bereits mehr als 100 kW installiert sind, kann die Ausrüstung eine Nennleistung von 10 kW und mehr haben.Im Grunde wird eine Ausrüstung mit den technischen Eigenschaften der maximalen von den geltenden Vorschriften festgelegten Schutzmaßnahmen gewählt, so dass führen zu einer Erhöhung der Sicherheit des Systems und reduzieren die Installationskosten im Allgemeinen. Diese Schutzmaßnahmen sind:

  • Galvanische Trennung. Dieser Zustand kann außerhalb des Umrichters selbst erreicht werden, da die Installation eines Transformators aufgrund der technischen Anforderungen für den Anschluss an das Netzwerk gleichzeitig für diese Funktion ausgelegt ist.
  • Netzwerkspannungssteuerrelais.
  • Netzwerkfrequenz-Steuerrelais.
  • Zeit bei Wiederverbindung.
  • Wenn diese Schutzmaßnahmen überprüft werden, kann das Herstellerzertifikat, das besagt, dass die in den Vorschriften festgelegten Werte von keiner Person, Gerätesoftware, geändert werden können.
  • Zertifikat der Insel-Nicht-Operation.
  • Zertifikat für die Emission von Oberschwingungen und elektromagnetische Verträglichkeit
  • Der Leistungsfaktor der gelieferten Leistung sollte so nahe wie möglich an dem Wert 1 liegen.
  • Signalisierungssystem an / aus.
  • A fegit die oben genannten Punkte, verlangen die Elektrizitätsunternehmen, abhängig von der Firma oder der Zone oder Region, andere technische Überlegungen. Dies ist beispielsweise der Fall bei der "dielektrischen Festigkeit".

Auch, obwohl die Vorschriften es nicht spezifizieren, werden Ausrüstung, die Visualisierung, Überwachung und Kontrolle der Daten und Betriebsparameter des gesamten Systems beinhaltet, sehr geschätzt. Die Anzeige des Gerätes und der Software zur Überwachung am Computer gewinnt zunehmend an Bedeutung.

Der Ort der Installation oder physischen Situation der Investoren kann den bereits zuvor kommentierten Formen entsprechen:

  • Installiert im selben Solarfeld, im Freien und mit einer wasserdichten IP65-Box.
  • Installiert im Solarfeld in einem IP65-Gehäuse oder -Gehäuse, in das die Ausrüstung eingebaut werden kann.
  • In einem bestimmten Raum installiert, der in Bezug auf Temperatur, Umgebung und Raum sehr geeignet ist und für Wartungstechniker und Benutzer / Besitzer zugänglich ist.
  • Installiert im Kabinenraum oder an der abgedeckten Stelle innerhalb der Spezifikationen des vorherigen Punktes, aber mit Einbeziehung in der Nähe der Zähler und der Schutzabdeckung.

Elektrische Verbindung

Umspannwerk einer photovoltaischen Solaranlage, die in einem Netzwerk verbunden ist. Um die Verbindung des Gesamtsystems zu entwickeln, werden die bereits in den vorherigen Abschnitten ausgedrückten Maßnahmen mit besonderer Betonung auf die Minimierung der Verluste aus den Verbindungen, sowohl in Gleichstrom als auch in Wechselstrom, getroffen.

  • Modulverbindung.
  • Verbindung der Module zu den Wechselrichtern.
  • Anschluss der Wechselrichter in der Schutzbox und den Energiezählern.
  • Netzwerkverbindungspunkt.

Verbindungseinrichtungen

In jeder Photovoltaikanlage wird ein Verbindungsnetz installiert. Diese Tabelle kann die Gesamtheit der in den Vorschriften definierten oder als wesentlich definierten Schutzeinrichtungen enthalten. Auf der anderen Seite können diese Geräte Messzähler und Spannungswandler zur Anpassung an die Netzspannung enthalten.

Wir definieren die zwei Arten von Verbindungstabelle:

  • Komplette Verbindungstabelle. Satz von Geräten, die durch die für die Netzwerkverbindung festgelegten Vorschriften definiert sind. Auf diese Weise könnten andere Elemente einbezogen werden, die nicht in den Vorschriften enthalten sind, die jedoch unter dem Gesichtspunkt der Installationsqualität als wichtig angesehen werden könnten. In diesem Fall ist es logisch zu glauben, dass Investoren keine ihrer technischen Eigenschaften als regulatorischen Schutz benötigen.
  • Basisverbindungsdiagramm. Rahmen besteht im Wesentlichen aus zwei Elementen: automatisch (Schütz-magnetothermisch) und Differenzialtrennschalter. Sie müssen für die Elektrizitätsgesellschaft in Verbindung mit den Zählern, Trennschaltern und Sicherungen der Anlage zugänglich sein.

An dieser Stelle werden die von den verschiedenen Generator-Wechselrichtern abgeleiteten Verbindungen zusammengeführt. Es ist der Verbindungspunkt des gesamten Systems.

Netzwerkverbindungspunkt

Die Elektrizitätsunternehmen stellen Verbindungspunkte mit dem Netz her. In dieser Art von Systemen werden sie mit der Stärke der Stärke normalerweise definiert und parallel zu der bereits installierten Verbindung für den Verbrauch des Gebäudes oder der bestehenden Konstruktion angeordnet - wo Verbrauchszähler normalerweise schon sind - und / oder für einen Punkt, der sich dort befindet die gleiche Firma. Diese Verbindung mit der Vertriebsgesellschaft wird von der betreffenden Firma überprüft, so dass Änderungen der Verbindung zu anderen Punkten der gleichen Linie möglich sind, wenn diese bestimmt wird. Auf diese Weise kann es manchmal eine bestimmte Entfernung (Hunderte von Metern) von der Box bis zu dem von der Firma angegebenen Punkt geben.

Allgemeine Anwendungsregeln zur Definition einer perfekten Vereinigung im Netzwerk:

  • Die maximale Leistung der Anlage darf nicht mehr als 50% der Nennleistung des Transformators der Umspannstation oder der Kapazität des gleichen Netzes, das im Bereich der Verbindung definiert ist, überschreiten.
  • Verbindungen von Installationen, die Spannungsabfälle durch Verbindungsunterbrechungen von mehr als 2% verursachen, werden nicht akzeptiert.

Offensichtlich ist es, diese Befestigungspunkte zu dem kommerziellen Netzwerk so ausgelegt, dass die Ausbeute durch die Solaranlage während der Fahrt akkumulierten Verluste, die -Stunden erzeugt, da ein Kilowatt auftreten kann, bis in das Netz injizierten sind minimiert. Die Wahl der Wechselrichterausrüstung, der Kabel und Anschlüsse, der Transformatoren und der Kontrolle bei der Reduzierung von Anlagenstillständen aufgrund mehrerer Faktoren muss gut verwaltet und informiert werden.

Die Schutzschränke und / oder die Schalttafel haben die Aufgabe, die Instrumente zur Messung der erzeugten und verbrauchten Energie sowie die von den geltenden Vorschriften vorgeschriebenen elektrischen Schutzvorrichtungen (automatische Betätigungsvorrichtungen) aufzunehmen. Diese Schutzelemente können diejenigen wiederholen, die bereits von denselben Investoren in ihre Planung eingebaut wurden, um sowohl Schäden am Stromnetz als auch die Störung der Solarproduktion zu vermeiden und auch die Schäden, die das System selbst in den verbundenen Anlagen erzeugen kann. und der Rest der Benutzer des Netzwerks.
